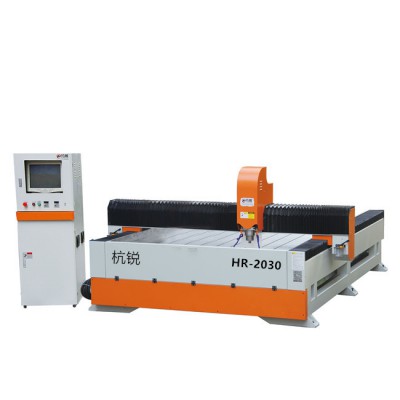

2030石材雕刻机
1318石材雕刻机

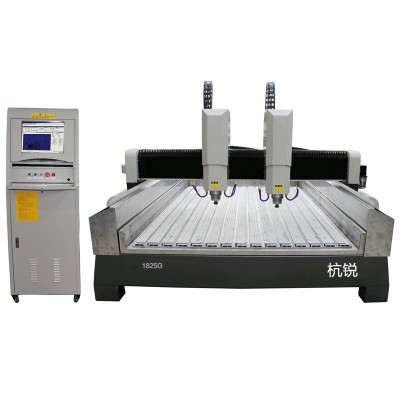

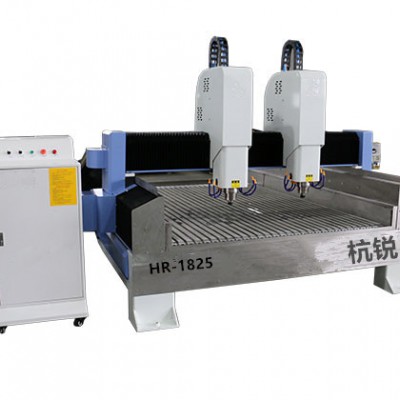

1825石材雕刻机

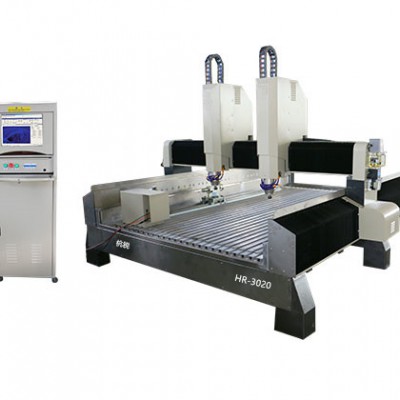

2030带旋转头石材雕刻机3020E带翻转平台石雕机
功能特性
◆整机采用重型全钢架结构，结构稳定，刚性好坚固不变形;
◆部件优良：采用台湾直线导轨，运行平稳，精度高;X/Y轴采用高精度高硬度斜齿传动，Y轴更是采用双Y驱动，速度快，马力大，寿命长;Z向进口丝杠传动，下刀精确;
◆不锈钢水槽，能适应机床加工恶劣环境，提高机床质量和增加使用寿命;
◆配刀具冷却系统，有效提高刀具使用寿命，加工效果更好;
◆专用一体机数控系统，性能稳定，有断电记忆功能，可保证在意外断电、断刀情况下继续雕刻;
◆数控系统可以兼容世界上任何先进的ＣＡＭ软：Type3/Artcam/CAXA/UG/Pro-E/Mastercam/文泰等;
◆本系列机器自带液压翻转平台装置，方便客户上料，下料;使加工更简单。
适用范围
砂岩浮雕、石碑雕刻、花岗岩雕刻、石栏杆雕刻。
技术参数
|
产品型号 |
HR-3020E |
产品型号 |
HR-3020E |
|
X行程 |
300mm |
主轴转速 |
6000-24000r/min |
|
Y行程 |
200mm |
驱动器 |
东菱伺服 1.2KW |
|
Z行程(进料高度） |
250(330)mm |
工作电压 |
AC380V/50Hz |
|
加工精度 |
0.05mm |
运行指令 |
NC代码 |
|
重复定位精度 |
0.02mm |
操作系统 |
维宏NK260 |
|
台面结构 |
水槽+H型钢 |
吸附功率 |
无 |
|
X、Y、Z向传动结构 |
X、Y向斜齿条，Z向丝杠传动 |
吸尘功率 |
无 |
|
最大空行速度 |
30000mm/min |
外形尺寸 |
3500mm*4500mm*2200mm |
|
最大工作速度 |
X/Y:15000min/min;Z:5000mm/min |
净重 |
≈4500kg |
|
主轴功率 |
华雕水冷主轴 380V 5.5KW |
毛重 |
≈5000kg |
